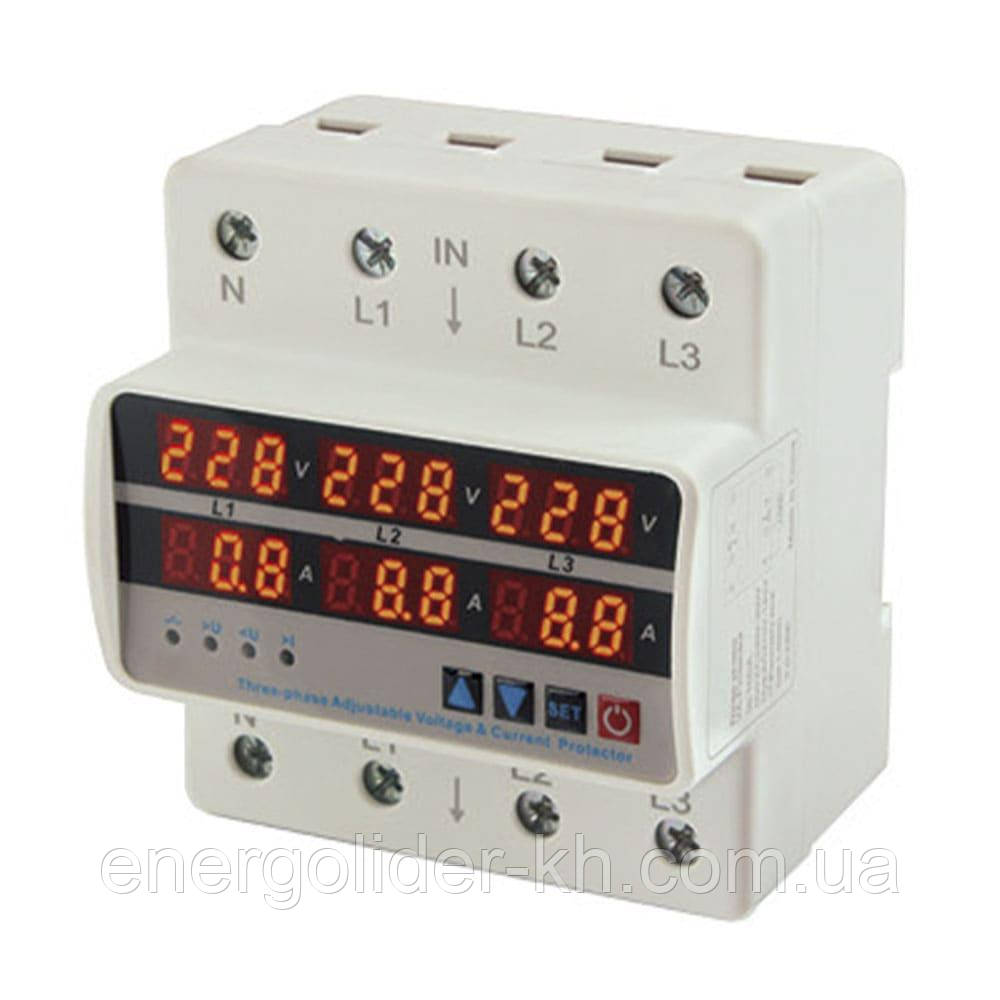

Реле напруги та струму модульне трифазне RD35VA-3 63А

Реле напруги та багатофункціональні пристрої - це надійні прилади, які забезпечують захист електрообладнання від критичних коливань напруги та виконують додаткові функції моніторингу й управління мережею. Вони допомагають запобігти пошкодженню техніки, підвищують стабільність роботи електросистем.

Особливості реле напруги та багатофункціональних пристроїв:

1. Захист від перепадів напруги - відключають обладнання при перевищенні допустимих значень, запобігаючи перегріву, поломкам та коротким замиканням.

2. Багатофункціональність - поєднують можливості контролю параметрів мережі, управління навантаженнями та діагностики.

3. Компактний дизайн - займають мінімум місця в електричному щиті, що спрощує їх встановлення.

4. Простота налаштування - інтуїтивно зрозумілий інтерфейс дозволяє легко встановити необхідні параметри.

Основні типи пристроїв:

• Реле напруги - прилади, призначені для захисту техніки від високих чи низьких рівнів напруги. Вони автоматично розривають ланцюг при не допустимих значеннях, забезпечуючи безпеку системи.

• Багатофункціональні реле - прилади, які поєднують у собі кілька функцій, таких як вимірювання напруги, частоти, контроль струму та управління навантаженнями.

Переваги використання:

• Підвищення терміну служби електрообладнання.

• Зменшення ризиків аварійних ситуацій у мережі.

• Зниження витрат на ремонт та обслуговування техніки.

• Автоматизація контролю й управління електромережею.

Реле напруги та багатофункціональні пристрої є важливою частиною будь-якої сучасної системи енергопостачання. Вони забезпечують стабільну та безпечну роботу як побутової, так і промислової техніки. Обирайте надійні рішення для захисту та управління вашою електромережею

Характеристики

Наименование	Реле напруги та струму модульне трифазне RD35VA-3 63А TAKEL
Номінальний струм In, А	63
Спосіб монтажу	на DIN-рейку
Номінальна напруга (Uн), В	230В(АС)
Номінальна напруга ізоляції (Ui, AC), В	400
Частота (F), Гц	50-60
Кіл-ть і тип додаткових контактів	3NO
Діапазон робочої напруги	80-400 (АС)
Кіл-ть точок підключення	8
Кіл-ть полюсів	4
Ступінь захисту	IP20
Момент затягування гвинтів, Нм	2
Механічна зносостійкість, циклів	10⁶
Експлуатаційна температура, °C	від - 50 до +55
Кількість фаз	3
Електрична зносостійкість, циклів	10⁵
Похибка, %	1%
Час відновлення після захисту	1-500с(шаг 1с, зав. 5с)
Захист від перенапруги	230...300В (шаг 1В, зав. 280В)
Напруга відновлення після перенапруги	225...295В (крок 1В, зав. 280В)
Час відновлення після перенапруги	1...500с (крок 1с, зав. 30с)
Затримка захисту від перенапруги	0.1...30с (крок 0.1с, зав. 1с)
Захист від заниженої напруги	210...140В (крок 1В, зав. 160В)
Напруга відновлення після заниженої напруги	215...145В (крок 1В, зав. 175В)
Час відновлення після заниженої напруги	1...500с (крок 1с, зав. 30с)
Затримка захисту від заниженої напруги	0.1...30с (крок 0.1с, зав. 1с)
Захист від надструму	1...40А (крок 0.1А, зав. 63А)
Затримка захисту від надструму	0.1...30с (крок 0.1с, зав. 1с)
Час відновлення після надструму	1...600с (крок 1с, зав. 5с)
Калібрування напруги	-9.5…9.5% (крок 0.5%, зав. 0%)
Калібрування струму	-9.5…9.5% (крок 0.5%, зав. 0%)
Кількість вимкнень від надструму	1-20/OFF(крок 1, зав. OFF)
Захист від трифазного дисбалансу напруги	20...99В (крок 1В, зав. 20В)
Напруга відновлення після захисту від дисбалансу	5...94В (крок 1В, зав. 15В)
Захист фаз при дисбалансі	OFF/ON (зав. ON)
Захисту від порушення порядку фаз	OFF/ON (зав. ON)
Гарантія від виробника	36 міс



Трифазне реле напруги і струму це по суті два захисні пристрої в одному корпусі, які забезпечують захист на кожній з трьох фаз окремо, а також захист від дисбалансу та порушення порядку фаз:

1. Трифазне реле напруги здійснює автоматичний контроль напруги на кожній із трьох фаз окремо, та виконує захисні відключення кола при:

* Підвищення напруги понад встановлену верхню межу, і зниження нижче встановленої нижньої межі;

* При дисбалансі напруги між фазами на запрограмоване значення (20-99В). Є можливість відключення цієї опції в налаштуваннях;

* при порушенні порядку фаз. Є можливість відключення цієї опції в налаштуваннях;

Тим самим реле напруги захищає техніку, яка підключена до цього ланцюга.

 Реле може відключати кола як моментально, так і з програмованою затримкою (до 30 секунд).

Після здійснення захисного відключення реле відраховує час програмованої затримки і після її закінчення включається повторно.

 Популярна назва реле напруги – бар'єр.

2. Трифазне реле струму здійснює автоматичний контроль сили струму окремо на кожній фазі, та виконує захисні відключення кола при підвищенні данного параметра понад встановлену верхню межу.

Тим самим реле струму захищає кабельну мережу, до якої підключено.

Реле може відключати коло як моментально, так і з програмованою затримкою (до 30 секунд).

Після здійснення захисного відключення реле відраховує час програмованої затримки і після її закінчення включається повторно.

Кількість повторних включень можна програмувати. Воно може бути як нескінченним (у разі вимкнення даного налаштування), так і обмеженим за кількістю (від 1 до 20 разів).

Реле RD35VA-3 має широкий перелік налаштувань (19 параметрів), які дозволяють налаштувати пристрій під потреби практично будь-якої ділянки низьковольтного електричного кола і різного електротехнічного обладнання.
